检测机房的六面墙体辐射防护按现行工艺有三种方法，我们经过多年的生产实践，根据不同的需求，可以对检测机房进行不同工艺的防护施工。

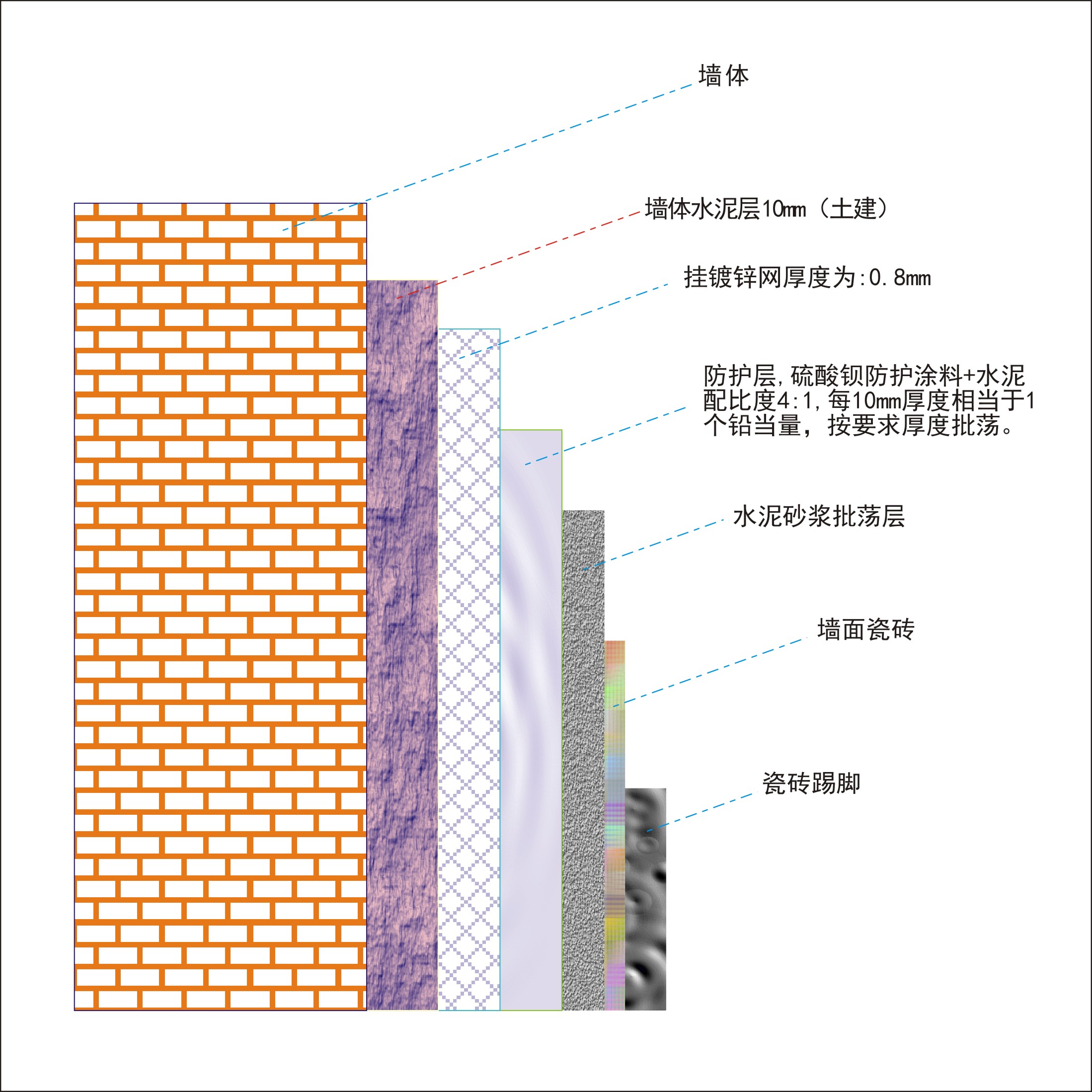

防护涂料防护（1）：

防护涂料一般为硫酸钡加水泥组成，按一定的比例组合后，经过鉴定，每10mm厚度相当于1mmPb当量，施工时以相应的厚度满足防护要求。

硫酸钡防护涂料的最大缺点是容易开裂，施工时如何防裂是本工艺的关键。

硫酸钡用于装修内外墙可有效屏蔽X射线和Y射线,能有效防止阻隔射线外泄,主要用于牙科、医院X光室、CT室等需要防X　Y射线要求的场所装修使用。硫酸钡为纯天然开采研磨而成符合国家低碳环保要求，按一定添加配比与水泥等材料混合使用能达到良好的防辐射效果，添加后不影响其色相和美观要求。

硫酸钡施工工艺与要求:

一、底材处理：　

　　　　1、底材处理的必要性：建筑物待装饰表面均为多孔型水泥性墙体，墙壁的干燥速度，依气候、温度、湿度、材料的种类与保水性的不同，致密程度等诸多因素影响，会决定墙壁表面涂装状况。对墙体涂装影响较为严重的可能原因是墙体内可溶性盐类，如硫酸钡等对涂膜的影响最为严重，会造成涂膜的剥离及凹陷、退色、发花等诸多现象。同时，多孔型墙壁也由于毛细孔虹吸作用，外界的腐蚀性气体、水份均会渗入其中，腐蚀建筑物中的金属构件，影响建筑物使用性能，因此，底材处理成为十分关键的一步。防止类似状况发生可采用相应的底材处理产品来解决该类问题。

2、底材处理推荐工艺：　

（1）清里：在墙体抹灰完毕熟化2-3周，含水率10%以下，PH值10以下。清理表面颗粒及疏松的附着物；表面细小的孔洞、凹陷及缝隙用水泥腻子予以补平。　

（2）底涂：可酌情选择水泥漆、防碱底漆、配色底涂等建筑材涂料。　二　、涂刷：　

1、底涂：清除墙面污物，用砂纸打磨腻子补平缺陷，滚涮或喷底涂。待底涂完全干燥后再开始涂面涂。　

2、面涂：将重晶石（含硫酸钡80%以上），通常用的P.O　32.5水泥按照1：4充分搅匀，根据施工需要酌情加入适量的清水（一般不超过10%）调稀后开始涂刷；涂刷完第一遍后待完全硬干后（最少2小时以上）；再开始涂第二遍，在涂刷过程中注意发现有漏底或不均匀的地分随时补刷。

　3、注意事项：　A、涂刷前墙面要干燥，新墙体应超过21天养生期，使水泥熟化。　B、施工天气条件在相对温度不大于85%，涂料完成造前气温不低于5℃两个小时。放射室建议用钡水泥砂浆砌筑，砌筑时保证墙体的平整度、垂直度做到横平竖直保证砌筑砂浆的密实度、饱满度在90%以上，坯墙厚度最好是不低于3cm,否则防护效果不佳，容易导致射线直穿及防辐射材料的浪费。

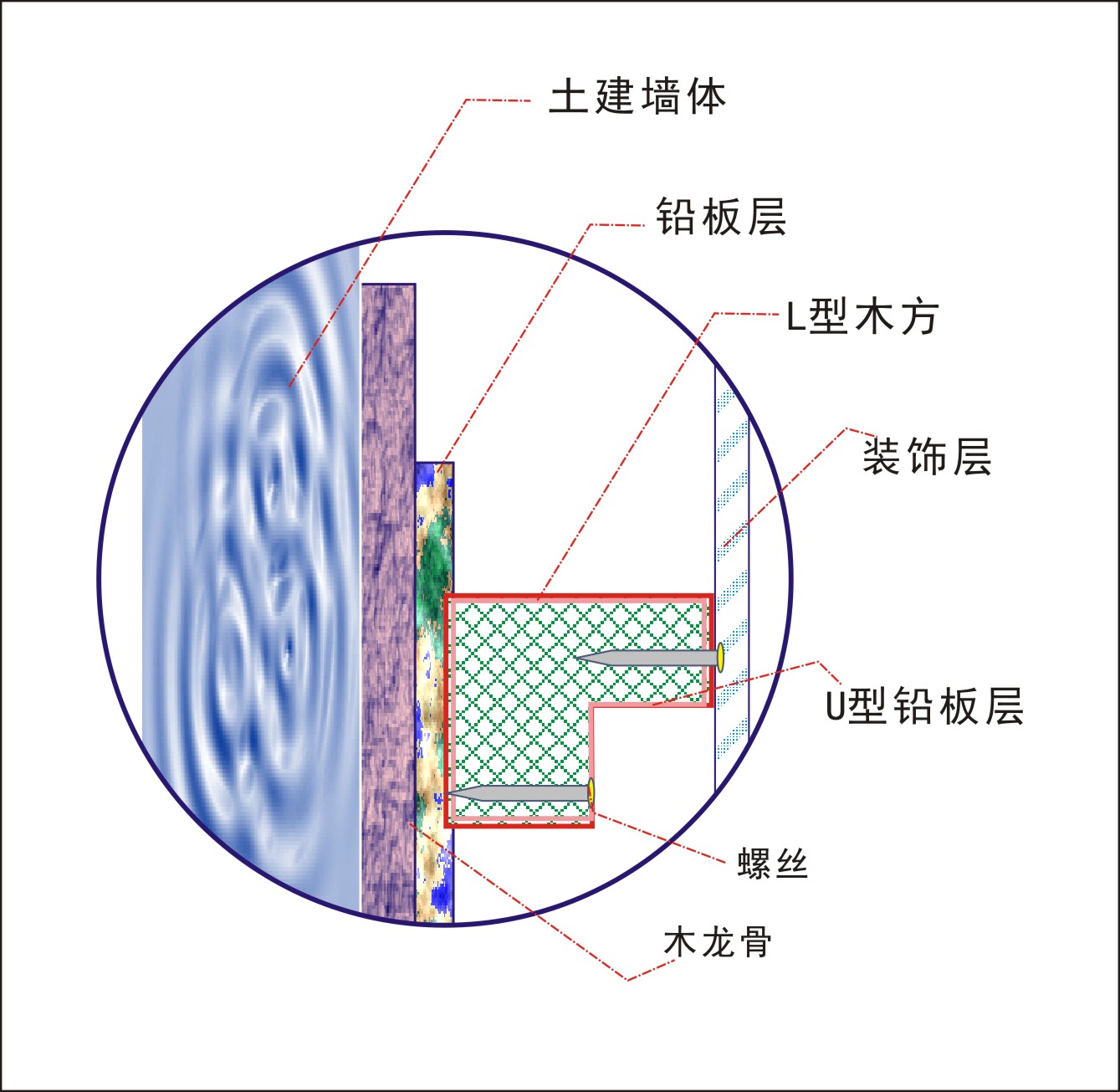

铅木辐射防护（2）：

直接以铅板对机房六面防护，是机房防护工程最直接的方法，其严格的施工工艺，有效的防护效果，得到了世界防护工程的认可，是自X射线防护工程诞生以来最原始的防护手段。铅板主要是采用含铅量为99.994%的1#电解铅，经浇铸，压延成板材，挤压成管材。二、铅是银白色略带一点浅蓝色的金属，具有高密度（11.85g/cm3）、良好的抗蚀性、熔点低（高温300℃-400℃可熔化焊接）、柔软、易加工等特性，因此在许多工业领域中得到应用，铅板和铅管广泛用于制酸工业、蓄电池、电缆包皮及冶金工业设备中起防腐蚀作用;铅能吸收放射性射线，可作原子能工业及x、r射线仪器设备和医疗防护材料铅板，指用金属铅轧制而成的板材，目前国内常见的厚度为1-10mm，多采用1#电解铅制作。可用于射线防护、防腐蚀、耐酸环境施工、隔音等许多方面。一般国内生产的铅板纯度为99.99%,密度为11.34g/cm3用铅板阻挡的是放射性物质发出的射线，不是放射性物质。α粒子穿透力弱，一张纸就可以挡住；铅板可以完全挡住，防护α辐射重点不要误食，沾污皮肤；β射线，穿透力中等强，一般的铅板可以挡住绝大多数射线，但通常防护β射线时加一层较低原子序数的阻挡物，以免产生轫致辐射。γ射线是伴随α、β产生的，具有较强的穿透性。一定厚度铅板可以阻挡一定比例强度的γ射线，放射性强度随铅板厚度按指数规律衰减，理论上是不能完全阻隔的。完全阻隔也没有必要，实际上放射性无处不在，周围空间都有射线。只要控制在合理范围内就可以。

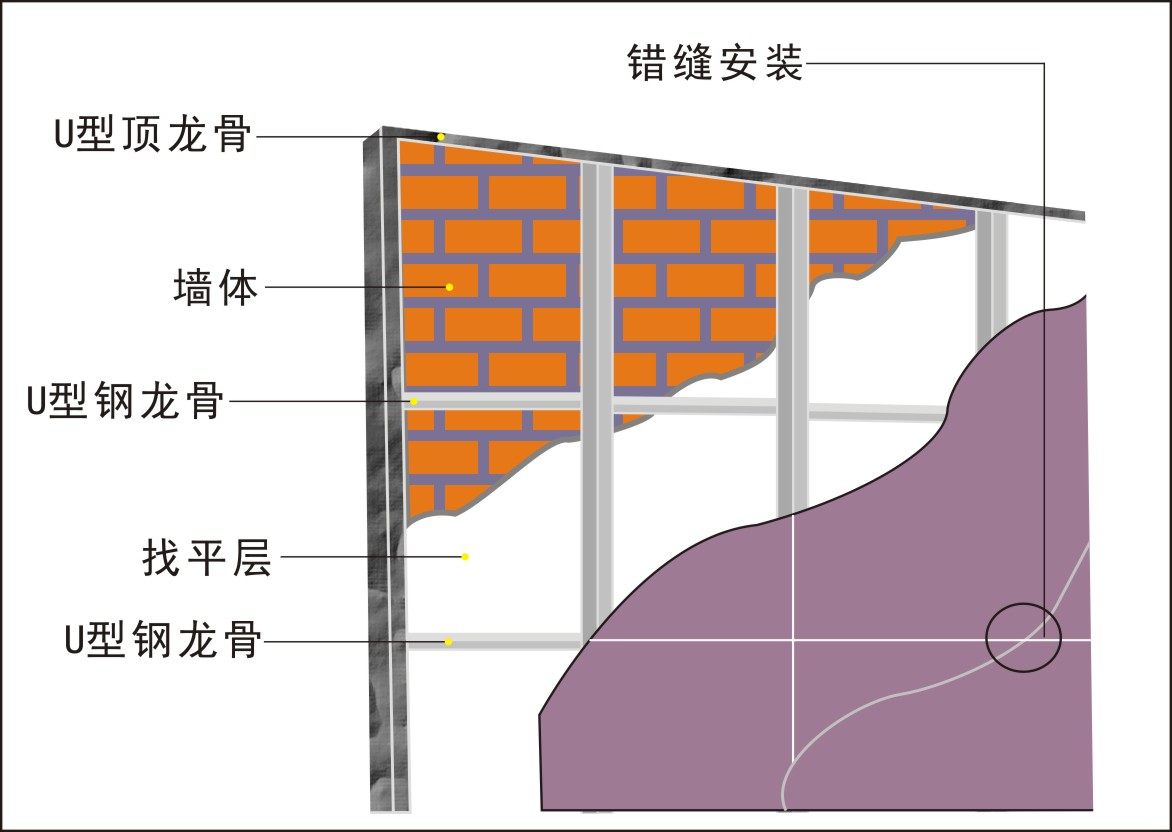

辐射防护板防护（3）：

以铅塑元素合成的防护板具有X射线的防护功能，经国家专业部门鉴定，该板的防护效果在一定的厚度下，具有相应厚度铅当量的防护效果，在装修要求较高，不便于对建筑进行较大改造的情况下使用尤为合适。

本工艺特别适应于天花板的防护工程，代替机房的吊顶工艺，使防护工程和装修工程有机结合，具有相当不错的经济效果。
